Einsatzbereiche
Die Turbinendurchflussmesser TM ist präzise, ​​wirtschaftlich und auf Langlebigkeit ausgelegt. Er stellt die ideale Lösung für Anwendungen in der Wasseraufbereitung und in Bewässerungsanlagen dar. Das Gerät ist aus Kunststoff und dementsprechend kostengünstig. Das batteriebetriebene Display bietet die Anzeige des anstehenden Volumenstroms in Litern, US-Gallonen oder Kubikfuss pro Minute, Stunde oder Tag und einen nicht rückstellbaren, sowie einen rückstellbaren Totalizer. Der rückstellbare Summierer kann zum Dosieren genutzt werden, der nicht rückstellbare Totalizer läuft fort, auch wenn das Gerät von der Stromversorgung durch die Batterie getrennt wird. Der Turbinendurchflussmesser TM ist in den Baugrößen 1/2″ bis 4″ erhältlich und kann mit Innen-, Aussengewinden, DIN- oder ANSI-Flanschen geliefert werden.

Funktionsweise
Das innenliegende Turbinenrad des Gerätes ist mit Magneten bestückt und wird durch die strömende Flüssigkeit in Rotation versetzt. Die aussenliegende Elektronik erfasst die periodische Änderung des Magnetfeldes, welche dem Durchfluss proportional ist. Über einen in der Elektronik hinterlegten k-Faktor kann das Gerät den Durchfluss kalkulieren, auf dem Display darstellen und optional als Impulssignal ausgeben, welches entweder als passives Open-Collector oder als 6 VDC Rechtecksignal zur Verfügung gestellt wird. Die 6 VDC-Variante erfordert allerdings ein separat erhältliches Batteriemodul. Sollten sich aufgrund der Einbausituation oder einer abweichenden Medienviskosität Ungenauigkeiten ergeben, kann der tatsächliche k-Faktor im laufenden Betrieb gemessen und der Turbinendurchflussmesser auf diesen Wert kalibriert werden.

Einsatzbereiche
Die Turbinendurchflusszähler der 01-Serie sind die Low-Cost Variante der weltweit eingesetzten, batteriebetriebenen Einheiten von FLOMEC^®. Das Gehäusematerial ist entweder Aluminium für den Einsatz in der Petrochemie oder Nylon für die Messmedien Wasser oder nicht aggressive chemische Stoffe. Die Baugröße der Geräte ist stets 1″, wobei der Innengewindeanschluss als NPT-, ISO- oder BSP-Gewinde geliefert werden kann. Die Elektronikeinheit liefert bei diesem Durchflusszähler lediglich einen rückstellbaren, sowie einen fortlaufenden Totalizer. Die Masseinheit ist zwischen Gallonen und Litern umschaltbar. Die Turbinenmessgeräte werden mit jeweils zwei leicht austauschbaren AAA-Batterien versorgt.

Funktionsweise
Das innenliegende Turbinenrad ist mit Magneten bestückt und wird durch die strömende Flüssigkeit in Rotation versetzt. Die aussenliegende Elektronik erfasst die periodische Änderung des Magnetfeldes, welche dem Durchfluss proportional ist, zählt die Impulse und rechnet über einen hinterlegten k-Faktor die aufgelaufene Menge aus bzw. stellt diese auf dem Display dar. Der Messbereich der Serie 01 beträgt 11…113 l/min. Die Geräte erreichen bei einer absoluten Genauigkeit von ±5% eine Wiederholbarkeit von ±0,5%. Turbinendurchflusszähler der 01-Serie eignen sich hervorragend zur Erfassung der Wassermenge in Bewässerungsanlagen oder in der Haustechnik, werden aber auch häufig in der Abfüllung von beständigen Chemikalien oder Kraftstoffen eingesetzt.

Einsatzbereiche
Die Turbinendurchflusszähler der 02-Serie sind die um einen NPN-Open-Collector-Pulsausgang erweiterten Low-Cost Durchflusszähler der 01-Serie. Der Ausgang wird mit einer Spannung von 5…30 VDC betrieben. Das Gehäusematerial ist hier ebenso entweder Aluminium für den Einsatz in der Petrochemie oder Nylon für die Messmedien Wasser oder nicht aggressive chemische Stoffe. Die Baugröße der Geräte ist stets 1″, wobei der Innengewindeanschluss als NPT-, R- oder G-Gewinde geliefert werden kann. Die Elektronikeinheit liefert bei diesem Durchflusszähler lediglich einen rückstellbaren, sowie einen fortlaufenden Totalizer. Die Masseinheit ist zwischen Gallonen und Litern umschaltbar. Der Impulsausgang der Turbinendurchflusszähler ist so eingestellt, dass er jeweils einen Impuls pro Liter oder pro Gallone abgibt. Die Turbinenmessgeräte werden mit jeweils zwei leicht austauschbaren AAA-Batterien versorgt.

Funktionsweise
Das innenliegende Turbinenrad ist mit Magneten bestückt und wird durch die strömende Flüssigkeit in Rotation versetzt. Die aussenliegende Elektronik erfasst die periodische Änderung des Magnetfeldes, welche dem Durchfluss proportional ist, zählt die Impulse und rechnet über einen hinterlegten k-Faktor die aufgelaufene Menge aus bzw. stellt diese auf dem Display dar und gibt sie aus. Der Messbereich der Serie 02 beträgt 11…113 l/min. Die Geräte erreichen eine absolute Genauigkeit von ±5%. Turbinendurchflusszähler der 02-Serie eignen sich hervorragend zur Erfassung der Wassermenge in Bewässerungsanlagen, in der Gebäudeautomation (z.B. an Kühlern), in Dosier- bzw. Abfüllprozessen oder als Geber für Datenlogger, werden aber auch häufig in der Erfassung von beständigen Chemikalien oder Kraftstoffen eingesetzt.

Einsatzbereiche

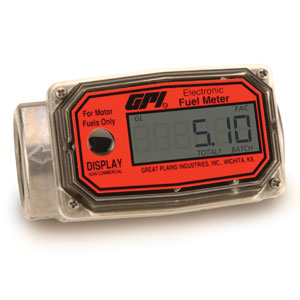

Die Turbinendurchflussmesser der A1-Serie sind als eigenständige, batteriebetriebene Einheiten konzipiert. Die Geräte sind das Basismodell dieser weltweit eingesetzten Technik und bieten eine Standardgenauigkeit bei einem exzellenten Preis. Das Gehäusematerial ist entweder Aluminium für den Einsatz in der Petrochemie oder Nylon für die Messmedien Wasser oder nicht aggressive chemische Stoffe . Das Aluminiummodell ist in drei, das Nylonmodell in zwei Größen erhältlich, so dass Rohrdurchmesser von 1″ bis 2″ und Volumenströme von 0,3 bis 1135 l/min abgedeckt werden können. Die Elektronikeinheit 09 stellt den gemessenen Durchflusswert dar und ist zwischen aktuellem Durchfluss und einem rückstellbaren, sowie einem fortlaufenden Totalizer umschaltbar. Sollte der Anwender den Messwert weiter verarbeiten wollen, steht optional ein Ausgangsmodul zur Verfügung, welches über Pulssignale mit der nachgeschalteten Elektronik kommuniziert. Die Lebensdauer der Lithiumbatterie der Turbinendurchflussmesser der A1-Serie beträgt mindestens fünf Jahre.

Funktionsweise
Das innenliegende Turbinenrad bzw. Schaufelrad bei der kleinsten Baugröße des Gerätes ist mit Magneten bestückt und wird durch die strömende Flüssigkeit in Rotation versetzt. Die aussenliegende Elektronik erfasst die periodische Änderung des Magnetfeldes, welche dem Durchfluss proportional ist. Über einen in der Elektronik hinterlegten k-Faktor kann das Gerät den Durchfluss kalkulieren, auf dem Display darstellen und optional als Impulssignal ausgeben. Sollten sich aufgrund der Einbausituation oder einer abweichenden Medienviskosität Ungenauigkeiten ergeben, kann der tatsächliche k-Faktor im laufenden Betrieb gemessen und der Turbinendurchflussmesser auf diesen Wert kalibriert werden. Die Geräte kommen wahlweise mit NPT-, R-, oder G-Innengewinde und werden häufig für Kraftstoffe, Prozesswasser, Glykol, Lösemittel und viele weitere nicht aggressive und nicht zu viskose Medien verwendet.

Einsatzbereiche

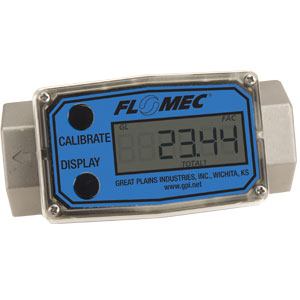

Die G2-Serie ist das High-End-Modell der weltweit eingesetzten FLOMEC^®-Turbinentechnologie und lässt hinsichtlich der Ausstattungsmöglichkeiten keine Wünsche offen. Als Gehäusematerial kann zwischen Edelstahl, Aluminium, PVDF, Edelstahl für Hochdruckanwendungen und Messing gewählt werden, so dass ein Großteil aller industrieller Medien von Seiten der Materialbeständigkeit abgedeckt werden. Die Geräteserie ist in fünf Baugrößen von 1/2″ bis 2″ erhältlich, wobei die Prozessanbindung über ISO-, R- oder NPT-Innengewinde, Flansche oder Tri-Clamp-Anschlüsse erfolgt. Die Elektronikeinheit 09 stellt den gemessenen Durchflusswert dar und ist zwischen aktuellem Durchfluss und einem rückstellbaren, sowie einem fortlaufenden Totalizer umschaltbar. Sollte der Anwender den Messwert weiter verarbeiten wollen, stehen optional diverse Ausgangsmodule zur Verfügung, welche über Puls- oder Analogsignale mit der nachgeschalteten Elektronik kommunizieren. Die Lebensdauer der Lithiumbatterie der Turbinendurchflussmesser der G2-Serie beträgt mindestens fünf Jahre.

Funktionsweise
Das innenliegende Turbinenrad ist mit Magneten bestückt und wird durch die strömende Flüssigkeit in Rotation versetzt. Die aussenliegende Elektronik erfasst die periodische Änderung des Magnetfeldes, welche dem Durchfluss proportional ist. Über einen in der Elektronik hinterlegten k-Faktor kann das Gerät den Durchfluss kalkulieren, auf dem Display darstellen und optional als Impuls- oder Analogsignal ausgeben. Sollten sich aufgrund der Einbausituation oder einer abweichenden Medienviskosität (Viskositäten bis 100 cSt. sind möglich) Ungenauigkeiten ergeben, kann der tatsächliche k-Faktor im laufenden Betrieb gemessen und der Turbinendurchflussmesser auf diesen Wert kalibriert werden. Die maximal erreichbare Genauigkeit beträgt ±0,75% vom abgelesenen Messwert, die beste Wiederholbarkeit ±0,1% (Genaueres hierzu im Datenblatt). Die Geräte sind modular aufgebaut, so dass auch Innenteile vor Ort ausgetauscht werden können. Turbinendurchflussmesser der G2-Serie werden häufig in der Dosierung, der Mischung oder der reiner Erfassung von Kraftstoffen, Prozesswasser, aggressiven Chemikalien wie Schwefelsäure oder Bleiche, Lösemitteln und vielen weiteren nicht zu viskosen Medien verwendet.
